एस.एम.पी.एस.(स्विच मोड पावर सप्लाई) क्या होता है ?

  • Post author:
  • Reading time:13 mins read
4.7/5 - (12 votes)

इस पोस्ट में मुख्य विषय

पावर सप्लाइ परिचय (Introduction) :

विद्युत आपूर्ति एक विद्युत उपकरण है जो इलेक्ट्रॉनिक उपकरणों और सर्किटों को शक्ति प्रदान करता है। अधिकांश इलेक्ट्रॉनिक उपकरणों को घर या कार्यालय में आपूर्ति किए गए वोल्टेज की तुलना में कम बिजली के वोल्टेज की आवश्यकता होती है।

इससे स्विचिंग मोड पावर सप्लाई (SMPS) तकनीक का विकास हुआ। यह उपकरण उच्च वोल्टेज से निम्न वोल्टेज तक बिजली रूपांतरण के लिए जिम्मेदार है।

बिजली की आपूर्ति इकाई मदरबोर्ड और डिवाइस ड्राइव जैसे विभिन्न सिस्टम घटकों को बिजली की आपूर्ति करती है। आपको शीतलन उपकरणों का उपयोग करके सिस्टम को अत्यधिक तापमान परिवर्तनों से बचाना चाहिए।

सिस्टम को बिजली के उतार-चढ़ाव से बचाने के लिए आप वोल्टेज स्टेबलाइजर का उपयोग कर सकते हैं। आप निर्बाध विद्युत आपूर्ति (यूपीएस) प्रणाली को स्थापित करके बिजली कटौती के कारण प्रणाली को विफलता से बचा सकते हैं।

आजकल, सभी टीवी, मॉनिटर, पीसी; अधिकांश लैपटॉप और कैमकॉर्डर पॉवर पैक; कई प्रिंटर, स्कैनर, फैक्स मशीन और वीसीआर; और यहां तक ​​कि कुछ निश्चित ऑडियो उपकरण जैसे पोर्टेबल सीडी प्लेयर लागत, वजन और आकार को कम करने के लिए इस तकनीक का उपयोग करते हैं।

बिजली की आपूर्ति (Power Supply):

सिस्टम की पावर सप्लाई यूनिट, जो ज्यादातर सिस्टम केस के शीर्ष कोने में पाई जाती है, दीवार में पावर सॉकेट से अल्टरनेटिंग करंट (AC) को स्वीकार करती है। यह तब सिस्टम के लिए AC को डायरेक्ट करंट (DC) में परिवर्तित करता है।

आजकल बिजली की आपूर्ति 250W से 400W की सीमा में उपलब्ध है। चित्र Power Supply को दर्शाता है।

smps-switch-mode-power-supply-kya-hota-hai, एस.एम.पी.एस.(स्विच मोड पावर सप्लाई) क्या होता है ?
एस.एम.पी.एस.(स्विच मोड पावर सप्लाई) क्या होता है ?

बिजली आपूर्ति इकाई द्वारा सिस्टम के विभिन्न घटकों को आपूर्ति की जाने वाली धारा 3.3 वी, 5 वी और 12 वी हैं।

सिस्टम में माइक्रोप्रोसेसर और चिपसेट इलेक्ट्रिक करंट के 3.3V और 5V का उपयोग करते हैं, जबकि डिस्क ड्राइव जैसे हार्ड डिस्क ड्राइव और अन्य रिमूवेबल डिस्क ड्राइव में 12V इलेक्ट्रिक करंट का उपयोग होता है।

आपको स्विच का उपयोग करके आवश्यक बिजली आपूर्ति को मैन्युअल रूप से समायोजित करना पड़ सकता है। हालांकि, कुछ बिजली आपूर्ति इकाइयां स्वचालित रूप से विभिन्न घटकों को वोल्टेज की आपूर्ति को विनियमित करती हैं।

बिजली की आपूर्ति के कार्य (Functions of Power Supply) :

बिजली आपूर्ति जंक्शन बिजली आपूर्ति इकाई (SMPS) को एसी करंट की आपूर्ति करता है। हालांकि, सिस्टम के विभिन्न घटकों को डीसी की आवश्यकता होती है।

SMPS इकाई इसके उपयोग के लिए AC से DC में परिवर्तित होती है। यह शक्ति तब कंप्यूटर के विभिन्न भागों में वितरित की जाती है।

सिस्टम की बिजली आपूर्ति इकाई एसी से डीसी तक विद्युत प्रवाह रूपांतरण के दौरान उच्च आवृत्ति सिग्नल उत्पन्न करती है।

यह आवृत्ति सिस्टम के घटकों को नुकसान पहुंचा सकती है। सिस्टम को नुकसान से बचाने के लिए, बिजली आपूर्ति इकाई को धातु के बक्से में पैक किया जाता है।

विभिन्न नियंत्रकों द्वारा आवश्यक आउटपुट वोल्टेज (Output Voltages Required by Different Controllers) :

पीसी के विभिन्न घटकों को अलग-अलग वोल्टेज की आवश्यकता होती है। बिजली की आपूर्ति को अलग-अलग मात्रा में ये वोल्टेज प्रदान करना है।

बिजली आपूर्ति द्वारा प्रदान किए गए विभिन्न वोल्टेज हैं:

-12 वी (नीला) ( -12 V (Blue))  – कुछ सीरियल पोर्ट द्वारा आवश्यक और इस तरह के हार्डवेयर के साथ संगतता बनाए रखने के लिए प्रदान किया जाता है।

 -5 वी (व्हाइट) ( -5 V (White) ) कुछ पुराने फ्लॉपी कंट्रोलर और आईएसए बस कार्ड द्वारा आवश्यक। यह पुराने हार्डवेयर के साथ संगतता के लिए प्रदान किया जाता है।

0 वी (काला) (0 V (Black) ) अन्य वोल्टेज के साथ एक सर्किट को पूरा करने के लिए आवश्यक है। यह ग्राउंड वोल्टेज है और इसे पृथ्वी के रूप में भी जाना जाता है।

 +3.3 वी (नारंगी) (+3.3 V (Orange) ) प्रोसेसर, डीआईएमएम, पीसीआई / एजीपी कार्ड द्वारा आवश्यक। यह वोल्टेज एटीएक्स फॉर्म फैक्टर में पेश किया गया था और यह एटीएक्स / एनएलएक्स, एसएफएक्स और डब्ल्यूटीएक्स फॉर्म कारकों में उपलब्ध है।

+5 V (रेड) (+5 V (Red) ) डिस्क ड्राइव लॉजिक, वोल्टेज रेगुलेटर, ISA कार्ड, SIMM और सिस्टम के अन्य विविध घटकों द्वारा आवश्यक। यह लगभग सभी इलेक्ट्रॉनिक उपकरणों के लिए मूल आपूर्ति वोल्टेज है।

+12 V (पीला) (+12 V (Yellow)) सिस्टम में मोटर्स द्वारा उपयोग किया जाता है, ड्राइव मोटर्स से शीतलन प्रशंसकों तक। यह कार्ड द्वारा उपयोग के लिए सिस्टम बस स्लॉट को भी वितरित किया जाता है जिसे इसकी आवश्यकता हो सकती है।

बिजली आपूर्ति नियंत्रण संकेत (Power Supply Control Signals) :

इससे पहले, कंप्यूटर को चालू और बंद करने के लिए यांत्रिक स्विच का उपयोग किया जाता था। लेकिन अब मदरबोर्ड पर विभिन्न नियंत्रण संकेतों का उपयोग करके बिजली की आपूर्ति संचालित की जाती है। तीन नियंत्रण संकेत हैं:

पीजी सिग्नल (ग्रे) (PG Signal (Grey) ) मदरबोर्ड को इंगित करता है कि सभी आपूर्ति (+ 12 वी, + 5 वी, -12 वी .. 5 वी और 3.3 वी) उचित स्तर पर हैं। यह कंप्यूटर को यह भी सूचित करता है कि बिजली की आपूर्ति ठीक से काम कर रही है और कंप्यूटर को अनुचित वोल्टेज स्तरों पर काम करने से रोकता है।

पावर-ऑन (PS_ON) (ग्रीन) – बिजली की आपूर्ति को नियंत्रित करता है और एटीएक्स मानक का एक हिस्सा है, पावर-ऑन मदरबोर्ड से बिजली की आपूर्ति के लिए एक लो-वोल्टेज लॉजिक-लेवल सिग्नल को वहन करता है, जो इंगित करता है कि कब और कैसे चालू करें।

+ 5VSB (वायलेट) – आपूर्ति लाइनें जो कि स्टैंडबाय सर्किटरी जैसे कि PS_ON सर्किट और वेक-ऑन-लैन को बिजली देने के लिए उपयोग की जाती हैं। + 5VSB लाइन + 5 वोल्ट की आपूर्ति है। यह हमेशा तब होता है जब एसी पावर इनपुट सक्रिय होता है, भले ही सिस्टम बंद हो।

बिजली की आपूर्ति के कारक (Form Factors of Power Supply) :

बिजली आपूर्ति के रूप कारक बिजली की आपूर्ति के आकार और आकार का प्रतिनिधित्व करते हैं। बिजली आपूर्ति इकाई के विभिन्न रूप कारक पीसी / एक्सटी, एटी, बेबी एटी, एलपीएक्स, एटीएक्स (एनएलएक्स), एसएफएक्स और डब्ल्यूटीएक्स फॉर्म कारक हैं।

इसमें से पीसी / एक्सटी, एटी, बेबी-एटी और एलपीएक्स स्टाइल अप्रचलित फॉर्म फैक्टर हैं और एटी टाइप पावर कनेक्टर का उपयोग करते हैं जबकि एटीएक्स और एसएफएक्स स्टाइल आधुनिक फॉर्म फैक्टर हैं और एटीएक्स टाइप पावर कनेक्टर का उपयोग करते हैं।

पावर सप्लाई यूनिट फॉर्म फैक्टर को सिस्टम केस और मदरबोर्ड के फॉर्म फैक्टर से मेल खाना चाहिए।

पर्सनल कंप्यूटर / विस्तारित प्रौद्योगिकी (पीसी / एक्सटी) फॉर्म फैक्टर (Personal Computer/Extended Technology (PC/XT) Form Factor) :

PC / XT पावर सप्लाई केस का उपयोग IBM PC / XT सिस्टम द्वारा किया जाता है। पीसी / एक्सटी बिजली की आपूर्ति प्रणाली के मामले के पीछे के छोर के शीर्ष पर रखी गई है।

इस बिजली आपूर्ति मामले में बिजली आपूर्ति इकाई पर टॉगल स्विच होता है जो आपको बिजली आपूर्ति इकाई को चालू और बंद करने में सक्षम बनाता है।

पीसी / एक्सटी में एक वोल्टेज चयन स्विच भी होता है जो इनपुट वोल्टेज को नियंत्रित करता है। यह लगभग 130W शक्ति स्वीकार कर सकता है। पीसी / एक्सटी सिस्टम मदरबोर्ड से कनेक्ट करने के लिए एटी कनेक्टर का उपयोग करता है।

निर्माता मानक स्थितियों के लिए वोल्टेज चयन स्विच को निर्धारित करता है। उपयोगकर्ता को इसे समायोजित नहीं करना पड़ सकता है। वोल्टेज चयन स्विच का रंग लाल है।

उन्नत प्रौद्योगिकी (एटी) फॉर्म फैक्टर (Advanced Technology (AT) Form Factor) :

IBM PC / AT के नाम से जानी जाने वाली AT पॉवर सप्लाई को सिस्टम केस के बैक एंड में सबसे ऊपर रखा जाता है। एक ऊपर / नीचे टॉगल स्विच बिजली की आपूर्ति इकाई के संचालन को नियंत्रित करता है।

पीसी / एटी सिस्टम एटी मदरबोर्ड के साथ-साथ बिजली की आपूर्ति के एटी फार्म कारक का उपयोग करता है। यह लगभग 192W बिजली की आपूर्ति वोल्टेज को स्वीकार करता है। PC / AT सिस्टम मदरबोर्ड से कनेक्ट करने के लिए AT कनेक्टर का उपयोग करता है।

बेबी एटी फॉर्म फैक्टर ( Baby AT Form Factor ):

बेबी एटी बिजली आपूर्ति इकाई छोटी और संकीर्ण है और टॉवर मॉडल सिस्टम और डेस्कटॉप मॉडल सिस्टम में उपयोग की जाती है।

बेबी एटी बिजली आपूर्ति को सिस्टम केस के पीछे के छोर पर रखा गया होता है।

बेबी एटी सिस्टम बेबी एटी मदरबोर्ड के साथ-साथ बिजली की आपूर्ति के बेबी एटी फॉर्म कारक का उपयोग करता है।

इस प्रणाली के लिए इनपुट पावर वोल्टेज 192W है।

यह मदरबोर्ड से कनेक्ट करने के लिए एटी कनेक्टर का उपयोग करता है।

लो प्रोफाइल विस्तारित (एलपीएक्स) फॉर्म फैक्टर (Low Profile Extended (LPX) Form Factor) :

LPX पावर सप्लाई यूनिट का उपयोग LPX मदरबोर्ड के साथ LPX सिस्टम केस में किया जाता है।

यह आकार में छोटा है और इसे स्लिमलाइन बिजली आपूर्ति भी कहा जाता है।

पावर कॉर्ड सॉकेट और मॉनीटर कॉर्ड सॉकेट की रखने की जगह फैन आउटलेट के दाहिने हाथ की तरफ होती है।

इस बिजली आपूर्ति इकाई का उपयोग सिस्टम मामलों जैसे कि एलपीएक्स, बेबी अल और एटी सिस्टम मामलों में किया जा सकता है। यह बिजली आपूर्ति इकाई मदरबोर्ड से कनेक्ट करने के लिए एटी कनेक्टर का उपयोग करती है।

उन्नत प्रौद्योगिकी विस्तारित (एटीएक्स) फॉर्म फैक्टर (Advanced Technology Extended (ATX) Form Factor) :

एटीएक्स सिस्टम न्यू लो प्रोफाइल एक्सटेंडेड (एनएलएक्स) बिजली की आपूर्ति का उपयोग करता है, इसलिए एटीएक्स फॉर्म कारकों को एटीएक्स (एनएलएक्स) फॉर्म कारकों के रूप में भी जाना जाता है।

NLX फॉर्म फैक्टर में पावर सप्लाई यूनिट के लिए मॉनिटर के पावर कॉर्ड को जोड़ने के लिए पावर आउटलेट नहीं होता है।

यह बिजली आपूर्ति प्रशंसक सिस्टम के बाहर से हवा खींचता है और सिस्टम को ठंडा करने के लिए इसे सिस्टम के अंदर उड़ा देता है। यह बिजली आपूर्ति इकाई मदरबोर्ड से कनेक्ट करने के लिए एटीएक्स कनेक्टर का उपयोग करती है।

एटीएक्स बिजली आपूर्ति में आपके पास 3.3 (एसवी) द्वारा 3.3 वी और + 5 वी स्टैंड होगा जो एटी बिजली आपूर्ति में नहीं हैं।

एनएलएक्स (NLX) :

NLX विनिर्देश एक कम-प्रोफ़ाइल केस और मदरबोर्ड डिज़ाइन को ATX जैसी कई विशेषताओं के साथ परिभाषित करता है। यह विनिर्देश इंटेल द्वारा भी विकसित किया गया है।

एलपीएक्स सिस्टम की तरह, एनएलएक्स मदरबोर्ड भी बस स्लॉट्स के विस्तार के लिए राइजर बोर्ड का उपयोग करता है।

यह एक सच्चा मानक है जो ATX बिजली की आपूर्ति का उपयोग करता है। NLX मदरबोर्ड को सेवा के लिए अपने चेसिस से अधिक तेज़ी और आसानी से हटाया जा सकता है।

इसका कारण यह है कि आपूर्ति रिसर कार्ड में प्लग करती है न कि मदरबोर्ड।

छोटा रूप कारक (SFX) (Small Form Factor (SFX)) :

SFX बिजली आपूर्ति इकाई में पूरे सिस्टम को ठंडा करने के लिए दो पंखे हैं। यह अतिरिक्त प्रशंसक बिजली की आपूर्ति के शीर्ष पर रखा गया है। एसएफएक्स बिजली आपूर्ति का आंतरिक प्रशंसक थर्मली गति नियंत्रित है।

एसएफएक्स बिजली आपूर्ति इकाई का उत्पादन 90 डब्ल्यू है और इसका उपयोग छोटे सिस्टम पर किया जाता है, जिसमें बहुत अधिक बिजली की आवश्यकता नहीं होती है।

SFX बिजली आपूर्ति इकाई मदरबोर्ड से कनेक्ट करने के लिए ATX कनेक्टर का उपयोग करती है।

वर्कस्टेशन टेक्नोलॉजी एक्सटेंडेड (डब्ल्यूटीएक्स) फॉर्म फैक्टर (Workstation Technology Extended (WTX) Form Factor) :

डब्ल्यूटीएक्स पावर सप्लाई यूनिट सिस्टम को ठंडा करने के लिए एक प्रशंसक या डबल प्रशंसकों के साथ 460W, 610W और 800W जैसी तीन किस्मों में उपलब्ध है।

WTX बिजली की आपूर्ति आकार में बड़ी है और इसका शक्तिशाली आउटपुट है इसलिए इसका उपयोग वर्कस्टेशन में किया जाता है।

डब्ल्यूटीएक्स सिस्टम डब्ल्यूटीएक्स मदरबोर्ड के साथ बिजली की आपूर्ति के डब्ल्यूटीएक्स फॉर्म कारक का उपयोग करता है।

डब्ल्यूटीएक्स बिजली की आपूर्ति के मामले में सर्वर पर उपयोग किए जाने वाले RAID बे को भी समायोजित किया जा सकता है।

निरर्थक या हॉट स्वैपेबल बिजली की आपूर्ति (Redundant or Hot Swappable Power Supply) :

निरर्थक बिजली आपूर्ति में दो बिजली आपूर्ति इकाइयां शामिल हैं। प्रत्येक इकाई पूरे सिस्टम को बिजली की आपूर्ति करने में सक्षम है।

यदि एक बिजली इकाई विफल हो जाती है, तो दूसरी इकाई बिजली हानि को रोक सकती है। क्षतिग्रस्त इकाई को प्रतिस्थापित किया जा सकता है; इसे हॉट स्वैपिंग कहा जाता है।

हॉट स्वैपिंग का उपयोग आम तौर पर सर्वर द्वारा किया जाता है जो कई लोगों द्वारा उपयोग किया जाता है।

सर्वर चालू होने पर आप एक SMPS को निकाल और पुनर्स्थापित कर सकते हैं।

बिजली की आपूर्ति के प्रकार (Types of Power Supply) :

एक बिजली की आपूर्ति एक प्रणाली है जो सर्किट या उससे जुड़े उपकरणों को शक्ति प्रदान करती है। बिजली की आपूर्ति एसी वोल्टेज को डीसी वोल्टेज में परिवर्तित करती है।

कंप्यूटर की कई इकाइयों में डीसी पावर की आवश्यकता होती है। दो प्रकार की बिजली की आपूर्ति रैखिक बिजली की आपूर्ति और स्विच मोड बिजली की आपूर्ति है।

रैखिक बिजली की आपूर्ति (Linear Power Supply)

ट्रांसफॉर्मर का उपयोग करके आने वाले वोल्टेज को एक कम वोल्टेज में बदल देता है। एक डायोड सर्किट का उपयोग एसी वोल्टेज को डीसी को स्पंदित करने के लिए किया जाता है। संधारित्र फिल्टर का उपयोग कम वोल्टेज के साथ डीसी वोल्टेज प्रदान करने के लिए किया जाता है।

अंत में, वोल्टेज को वांछित स्तर तक कम करने के लिए एक रैखिक नियामक का उपयोग किया जाता है। रैखिक बिजली की आपूर्ति भारी है लेकिन बहुत कम शोर है।

स्विच मोड बिजली की आपूर्ति (Switch Mode Power Supply) –

उच्च स्विचिंग आवृत्ति का उपयोग करता है। यह कॉम्पैक्ट है और बहुत उच्च शक्ति प्रदान कर सकता है।

इसका उपयोग डीसी से डीसी कनवर्टर के रूप में किया जाता है जिसमें बिजली की आपूर्ति सीमित वोल्टेज डीसी वोल्टेज को स्वीकार करती है और इसे अलग डीसी वोल्टेज में परिवर्तित करती है।

एसएमपीएस में, आने वाली बिजली ट्रांजिस्टर और ट्रांसफार्मर से युक्त नेटवर्क से गुजरती है।

यह नेटवर्क अपने राज्य को प्रति सेकंड कई बार चालू और बंद करता है; ताकि छोटे, कम महंगे और लाइटर ट्रांसफार्मर का उपयोग एसएमपीएस डिजाइन में किया जा सके।

स्विच मोड पावर सप्लाई (Switch Mode Power Supply ) (SMPS) :

SMPS एक इलेक्ट्रॉनिक पावर सप्लाई यूनिट है जो एक आंतरिक नियंत्रण सर्किट का उपयोग करता है जो आउटपुट वोल्टेज को स्थिर करने के लिए लोड करंट को स्विच करता है।

उनका उपयोग सैन्य और एवियोनिक उपकरणों में किया जाता है। स्क्रू ड्राइवरों की मदद से एसएमपीएस खोला जा सकता है।

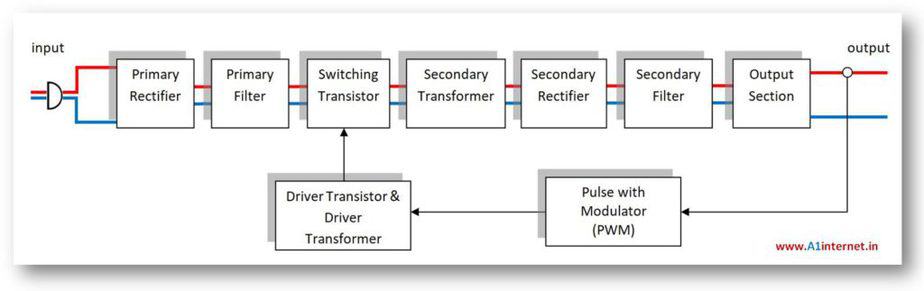

SMPS की कैबिनेट खोलने से पहले AC बिजली की आपूर्ति बंद करें। चित्र एसएमपीएस के एक कार्यात्मक ब्लॉक आरेख को प्रदर्शित करता है।

functional-block-diagram-of-smps
functional-block-diagram-of-smps

SMPS के कार्यात्मक ब्लॉक आरेख में मुख्य रूप से निम्नलिखित खंड होते हैं:

प्राथमिक आयोजक (Primary Rectifier )

इसे सर्ज फिल्टर के बाद रखा जाता है और इसमें 4 डायोड या रेक्टिफायर उपकरणों के संयोजन होते हैं जिनमें 4 टर्मिनल होते हैं। यह एसी करंट को डीसी में स्पंदित करता है। उन्हें TO220 प्रकार के पैकेज के अंदर जोड़े में जोड़ा जा सकता है। शॉर्टेड और ओपन जंक्शनों के लिए टेस्ट।

प्राथमिक फ़िल्टर (Primary Filter)

इसे प्राथमिक रेक्टिफायर सेक्शन के बाद रखा जाता है और इसमें उच्च वोल्टेज क्षमता वाले बड़े आकार के इलेक्ट्रोलाइटिक कैपेसिटर होते हैं।

कैपेसिटर के विनिर्देश C1 = 330µ f / 400 V, C2 = 330µ f / 400 V और C3 = 100µ f / 400 V हैं।

यह इकाई स्पंदित डीसी करंट को लगभग डीसी करंट में परिवर्तित करने के लिए जिम्मेदार है। यह इनपुट से तरंगों को निकालता है और शुद्ध डीसी प्रदान करता है।

स्विचिंग ट्रांजिस्टर (Switching Transistor )

स्विचिंग ट्रांजिस्टर की एक जोड़ी से बना है, जो आयताकार पावर ट्रांजिस्टर हैं। ये हीट सिंक पर तय होते हैं। इसी खंड में, छोटे चालक ट्रांजिस्टर की एक और जोड़ी है जो सामान्य ट्रांजिस्टर हैं।

ड्राइवर ट्रांजिस्टर का उपयोग स्विचिंग ट्रांजिस्टर को चलाने के लिए किया जाता है। चालक ट्रांजिस्टर और स्विचिंग ट्रांजिस्टर को एक छोटे ट्रांसफार्मर के माध्यम से युग्मित किया जाता है जिसे ड्राइवर ट्रांसफार्मर कहा जाता है। अक्सर इस उद्देश्य के लिए BU या 2SC / 2SD नंबर ट्रांजिस्टर का उपयोग किया जाता है।

द्वितीयक ट्रांसफार्मर (Secondary Transformer )

द्वितीयक ट्रांसफार्मर एक मुख्य बड़ा ट्रांसफार्मर है और इसे स्विचिंग ट्रांजिस्टर के कलेक्टर से संचालित किया जाता है। ट्रांसफार्मर संख्या LPW050002800 है।

सेकेंडरी रेक्टिफायर (Secondary Rectifier)

डायोड के दो समूहों से मिलकर बनता है, सेकेंडरी पॉजिटिव रेक्टिफायर और सेकेंडरी निगेटिव रेक्टिफायर। पॉजिटिव रेक्टिफायर + Vcc और नेगेटिव रेक्टिफायर जेनरेट करता है -Vcc वोल्टेज।

माध्यमिक फ़िल्टर (Secondary Filter)

प्रेरकों और इलेक्ट्रोलाइटिक कैपेसिटर से मिलकर बनता है। पावर सप्लाई के आउटपुट सेक्शन में सिंगल कोर या अलग कॉइल पर इंडिकेटर्स लगे होते हैं। यह घटक मिनट के तरंगों को फ़िल्टर करता है जो प्राथमिक फ़िल्टर द्वारा फ़िल्टर नहीं किए जाते हैं।

पल्स चौड़ाई मॉड्यूलेटर (Pulse Width Modulator )

आईसी टीएल 494 और कुछ अन्य घटकों के आसपास बनाया गया है।

जैसा कि इस IC का उपयोग विभिन्न चौड़ाई के दालों को उत्पन्न करने के लिए किया जाता है, इसके लिए कुछ एक्सटर घटकों की आवश्यकता होती है जैसे दालों को उत्पन्न करने के लिए प्रतिरोधक, कैपेसिटर और सिरेमिक कैपेसिटर।

यह घटक आउटपुट सिग्नल के कर्तव्य चक्र को नियंत्रित करता है और इसे ड्राइवर ट्रांजिस्टर और ड्राइवर ट्रांसफार्मर के इनपुट के रूप में निर्देशित करता है।

ड्राइवर ट्रांजिस्टर और चालक ट्रांसफार्मर (Driver Transistor & Driver Transformer )

स्विचिंग ट्रांजिस्टर को सीधे PWM IC से नहीं चलाया जा सकता क्योंकि PWM IC का आउटपुट बहुत कम है।

इसलिए, उपयोगकर्ता को स्विचिंग ट्रांजिस्टर और PWM IC के बीच ड्राइवर सर्किट की आवश्यकता होती है। पावर ट्रांजिस्टर और ड्राइवर ट्रांजिस्टर को एक ड्राइवर ट्रांसफार्मर का उपयोग करके युग्मित किया जाता है।

आउटपुट अनुभाग (Output Section)

बिजली आपूर्ति के आउटपुट सेक्शन में एटी पावर सप्लाई में मदरबोर्ड के लिए दो 6 पिन कनेक्टर, एचडीडी के लिए चार 4 पिन कनेक्टर, एफडीडी और सीडी रोम ड्राइव शामिल हैं।

पावर गुड सिग्नल (Power Good Signal)

यह खंड या तो आईसी 339 के आसपास डिज़ाइन किया गया है या बस बीसी 147 ट्रांजिस्टर के साथ।

SMPS के घटक (Components of SMPS):

SMPS में प्रयुक्त अधिकांश घटकों को आसानी से पहचाना जा सकता है। हालांकि, कुछ घटकों को पहचानना मुश्किल है।

कुछ घटकों को विशेष रूप से एक विशेष मॉडल के लिए डिज़ाइन किया गया है। विभिन्न घटक हैं:

स्विच मोड (हेलिकॉप्टर) ट्रांजिस्टर और अन्य अर्धचालक (Switch Mode (chopper) Transistors and other Semiconductors):

एक ट्रांजिस्टर एक छोटा और तेज़ अर्धचालक है जिसका उपयोग प्रवर्धन और वोल्टेज स्थिरीकरण के लिए किया जाता है।

द्विध्रुवी पावर ट्रांजिस्टर (अक्सर BU या 2SC / 2SD नंबर) Bipolar Power Transistors (often BU or 2SC/2SD numbers)  –

उच्च वोल्टेज बिजली ट्रांजिस्टर, जिसका उपयोग मुख्य स्विच मोड ट्रांजिस्टर के रूप में किया जाता है।

डायोड और रेक्टीफायर्स (Diodes and Rectifiers )

एसी लाइन रेक्टिफायर 2 या 4 डायोड के संयोजन का उपयोग करते हैं। आउटपुट वोल्टेज को सुधारने के लिए उच्च दक्षता वाले डायोड का उपयोग किया जाता है।

ये डायोड सामान्य अक्षीय लीड डायोड की तरह दिखते हैं। उन्हें TO220 प्रकार के पैकेज के अंदर जोड़े में जोड़ा जा सकता है। SMPS समस्याओं का निवारण करने के लिए, छोटे और खुले जंक्शनों के लिए परीक्षण करें।

कैपेसिटर (फ़िल्टर और बायपास) (Capacitors (filter and bypass)) :

फ़िल्टर कैपेसिटर (Filter Capacitors )

सुधारित एसी लाइन इनपुट वोल्टेज और बिजली आपूर्ति के विभिन्न आउटपुट को फ़िल्टर करने के लिए उपयोग किया जाता है।

बाईपास कैपेसिटर (Bypass Capacitors)

ये हरे रंग के होते हैं, उच्च गुणवत्ता वाले प्लास्टिक डूबा या आयताकार ढाला कैपेसिटर आरएफआई फिल्टर का हिस्सा हैं।

उन्हें आउटपुट सेक्शन पर रखा गया है और शायद ही कभी असफल होते हैं।

प्रतिरोध (सामान्य और लौप्रूफ), एनटीसी थर्मिस्टर्स (Resistors (normal and flameproof), NTC thermistors) :

प्रतिरोध (Resistors)

मल्टीमीटर की मदद से उचित मूल्य के लिए परीक्षण करें। रोकनेवाला को सर्किट में मापते समय, यदि मान सामान्य मूल्य से अधिक है, तो रोकनेवाला खराब है।

स्टार्टअप प्रतिरोधक (Startup Resistors )

वे उच्च मूल्य (100K) मध्यम वाट क्षमता प्रतिरोध हैं। बिना उड़ा फ़्यूज़ या फ़्यूज़िबल रेसिस्टर्स के बिना डेड सप्लाई में ओपन सर्किट के परिणाम का परीक्षण।

फ्लेमप्रूफ या फ्यूज़िबल प्रतिरोधक (Flameproof or Fusible Resistors )

वे आयताकार सिरेमिक ब्लॉक हैं जो नीले या भूरे रंग के होते हैं। वे फ़्यूज़ के रूप में कार्य करते हैं; इसलिए उन्हें उच्च वाट क्षमता प्रकारों के साथ प्रतिस्थापित नहीं किया जा सकता है। ओपन सर्किट के लिए टेस्ट।

एनटीसी प्रतिरोध (थर्मिस्टर्स) ( NTC Resistors (thermistors) )

नकारात्मक तापमान गुणांक प्रतिरोधक दबाव वृद्धि सीमाओं के रूप में कार्य करते हैं। एसी इनपुट के साथ श्रृंखला में इनमें से एक या दो हो सकते हैं। ये अक्सर फैट ब्लैक डिस्क कैपेसिटर की तरह दिखते हैं।

ट्रांसफॉर्मर और संकेतक (Transformers and Inductors) :

उच्च आवृत्ति ट्रांसफार्मर (High Frequency Transformers)

वे स्विच मोड पावर ट्रांसफार्मर और फीडबैक ट्रांसफार्मर से मिलकर बने होते हैं। वे लाइन अलगाव प्रदान करते हैं और कई आउटपुट वोल्टेज उत्पन्न करते हैं।

वे शायद ही कभी समस्याएं पैदा करते हैं और खुले सर्किट के लिए परीक्षण किया जा सकता है। कुछ आपूर्ति ऑप्टोइसोलरेटरों के बजाय प्रतिक्रिया के लिए छोटे ट्रांसफार्मर का उपयोग करते हैं।

ऑप्टो आइसोलेटर का उपयोग इनपुट अनुभाग को शेष अनुभाग के साथ अलग करने के लिए किया जाता है।

संकेतक (Inductors) –

आउटपुट इंडिकेटर्स शायद ही कभी विफल होते हैं और उन्हें ओपन सर्किट के लिए परीक्षण किया जा सकता है। यदि पाया दोषपूर्ण प्रारंभ करनेवाला बदलें।

युग्मित संकेतक (Coupled Inductors)

उनका उपयोग पाई प्रकार RFI फ़िल्टर के एक भाग के रूप में किया जाता है जिसे AC इनपुट सर्किट में रखा जाता है। प्रारंभ करनेवाला की विंडिंग एसी लाइन के साथ श्रृंखला में हैं।

वे स्मान ट्रांसफार्मर की तरह दिखते हैं। वे बहुत विश्वसनीय हैं और शोर और स्पाइक्स को कम करने में मदद करते हैं। उन्हें खुले सर्किट के लिए परीक्षण किया जा सकता है।

पंखे (Fans) :

बिजली की आपूर्ति और सिस्टम से गर्म हवा निकालने के लिए अधिकांश बिजली आपूर्ति के अंदर एक पंखा बनाया गया है।

लेकिन इनका निर्माण सस्ते तरीके से किया जाता है और इसलिए ज्यादातर समय इनकी वजह से विफलता होती है।

SMPS कार्यात्मक आईसी (SMPS Functional ICs) :

इंटीग्रेटेड सर्किट विभिन्न अर्धचालक उपकरणों जैसे कि ट्रांजिस्टर या प्रतिरोध जैसे घटकों का एक संयोजन है। एसएमपीएस कार्यात्मक एसएमपीएस में टीएल 494 और एलएम 339 शामिल हैं।

टीएल 494 (TL 494) :

इस आईसी का उपयोग पल्स चौड़ाई मॉड्यूलेशन (PWM) नियामक के नियंत्रण के लिए किया जाता है। यह एक नियामक नियंत्रक है जो ट्रांजिस्टर Q1 और Q2 के स्विचन को नियंत्रित करता है। यह भी ट्रांजिस्टर के चालू और बंद टाइमर को नियंत्रित करता है, इसलिए ओ / पी वोल्टेज उत्पन्न करने वाली स्विच आवृत्ति।

मल्टीमीटर का उपयोग करना, एसएमपीएस के नकारात्मक को जीएनडी से कनेक्ट करना और एलएम 339 आईसी और टीएल 494 आईसी के विभिन्न बिंदुओं पर वोल्टेज को सकारात्मक मापना।

एलएम 339 (LM 339) :

यह आईसी एक अच्छे सिग्नल के साथ पावर जेनरेट करता है और यह सुनिश्चित करता है कि आउटपुट वोल्टेज का स्तर उनके 5V, -5V, + 12V और -12V के सही मान हैं।

इसमें 2 तुलनित्र ओपी-एएमपीएस शामिल हैं। ट्रांजिस्टर (आईसी 945) एक ओपी-एएमपी के आउटपुट से प्रेरित है।

वोल्टेज का स्तर सही होने पर यह सामान्य रूप से बंद हो जाता है। स्तरों में कुछ गिरावट या वृद्धि ओपी-एएमपी के पिन 1 पर आउटपुट को बदल देगी।

फिर ट्रांजिस्टर चालू हो जाएगा। यह आसन्न रोकनेवाला के पार एक बूंद का कारण बनता है और इसलिए शक्ति अच्छा O / P 0 पर गिरता है।

इस प्रकार इस ट्रांजिस्टर का O / P इंगित करता है कि ‘पावर’ अच्छा है या नहीं। यह एसएमपीएस आईसी 339 के लिए लागू है।
